네트워크 실습 4 - RIPv2 OSPF 재분배 및 서브네팅, ACL을 활용한 보안

게시 2024/04/01 업데이트 2024/04/01

By minyeokue

10 분읽는 시간

RIPv2와 OSPF 재분배 및 서브네팅을 진행한 뒤 EACL로 특정 PC 및 서버만 접근 가능하도록 실습한다.

시나리오

Router 0
- 직접 연결된 네트워크
  - 192.168.10.0/27 => GW : 192.168.10.30/27
    - 사용가능 IP : 1 ~ 30
    - 브로드캐스트 주소 : 192.168.10.31
    - Server0 => 192.168.10.1/24
      - DNS : www.minyeokue.io -> Server1(192.168.10.33)
      - FTP 서버
      - DHCP 서버 => IP 분배 범위 : 2 ~ 29
    - PC0 => DHCP 클라이언트
  - 192.168.10.32/28 => GW : 192.168.10.46/28
    - 사용가능 IP : 33 ~ 46
    - 브로드캐스트 주소 : 192.168.10.47
    - Server1 => 192.168.10.33/28
      - HTTP / HTTPS 서버
      - Syslog 서버
  - Serial Line : 1.1.1.1/24
    - Router0 -> Router1
  - Serial line : 2.2.2.1/24
    - Router0 -> Router2
Router 1
- 직접 연결된 네트워크
  - 192.168.10.48/29 => GW : 192.168.10.54/29
    - 사용가능 IP : 49 ~ 54
    - 브로드캐스트 주소 : 192.168.10.55
    - PC1 => 192.168.10.49/29
    - PC2 => 192.168.10.50/29
- Serial Line : 1.1.1.2/24
  - Router1 -> Router0
Router 2
- 직접 연결된 네트워크
  - 192.168.10.56/30 => GW : 192.168.10.58/30
    - 사용가능 IP : 57 ~ 58
    - 브로드캐스트 주소 : 192.168.10.59
    - PC3 => 192.168.10.57/29
- Serial Line : 2.2.2.2/24
  - Router2 -> Router0
EACL 정책
- Router0
  - Server0 => 192.168.10.1/27 (DNS 서버, DHCP 서버)
    - 192.168.10.48 대역은 DNS 서버 질의 및 ping 명령어 가능
    - 192.168.10.57/30 시스템은 FTP 서버 로그인 가능
  - Server1 => 192.168.10.33/28 (웹 서버, Syslog 서버)
    - 192.168.10.48 대역은 HTTP / HTTPS 서버 접근 가능, ping 명령어 가능
    - 192.168.10.57/30 시스템은 HTTPS 접근 가능

-> 192.168.10.48 대역의 시스템들은 웹 서버에 접속할 때 주소창에 http://www.minyeokue.gitblog또는 https://www.minyeokue.gitblog 입력해서 접속 가능

-> 192.168.10.56 대역은 시스템은 웹 서버에 접속할 때 https://www.minyeokue.gitblog로만 접속 가능, FTP 서버 접속 가능

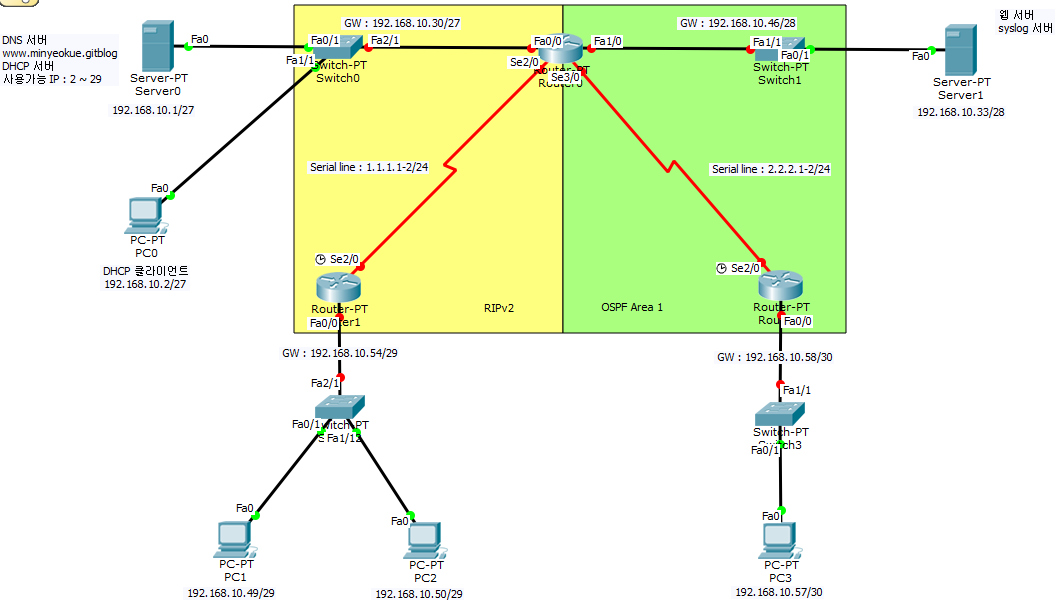

토폴로지 구성 초기 상태

환경 구성

먼저 Server0 설정 -> PC1 IP 설정 (DHCP 클라이언트) -> Server1 설정 -> PC1 IP 설정 -> PC2 IP 설정 -> PC3 IP 설정 순서로 시스템 설정을 진행하고, 라우터 설정을 하도록 하겠다.

Server0 설정

Server0 IP 설정

다음으로 Server0 서비스들을 설정한다. HTTP/HTTPS 서비스 OFF, DNS 서비스 ON, DHCP 서비스 ON, FTP 서비스 ON.

Server0 IP 설정

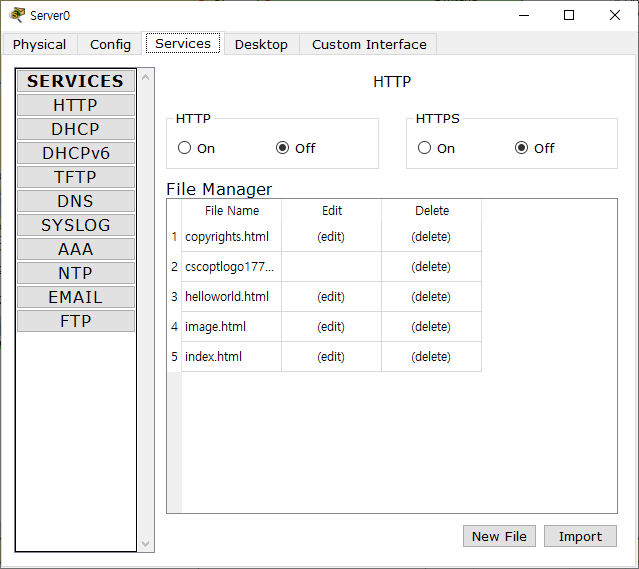

Server0 웹 서비스 설정

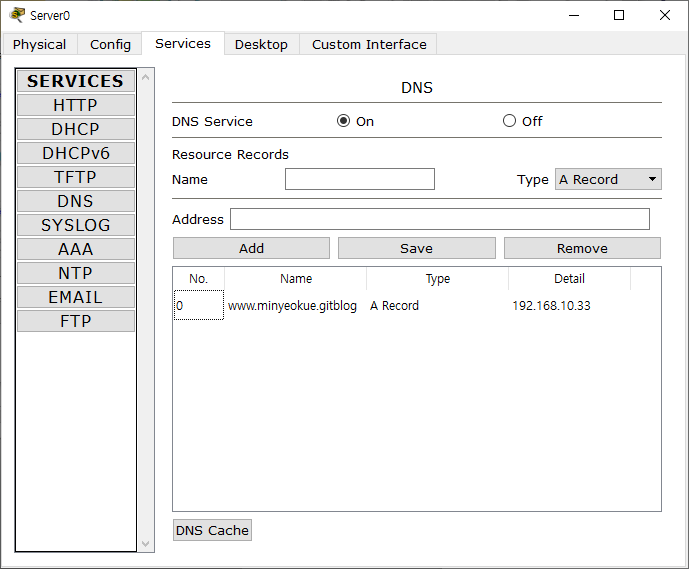

Server0 DNS 서비스 설정

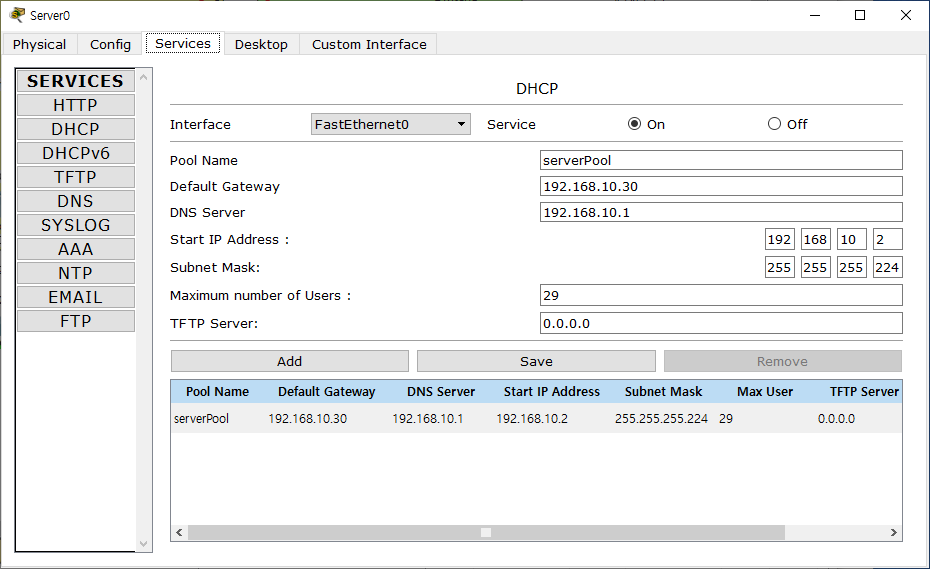

Server0 DHCP 서비스 설정

Server0 FTP 서비스 설정

PC0이 DHCP 서버로부터 IP 할당을 정상적으로 받는지 확인

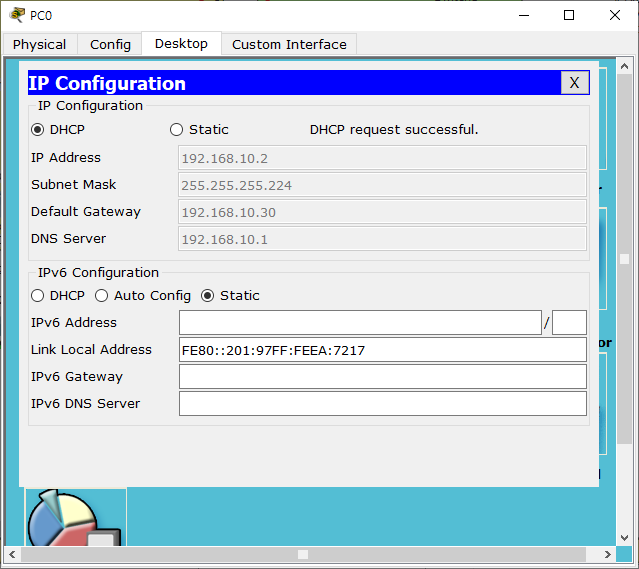

DHCP 클라이언트 PC0

Server1 설정

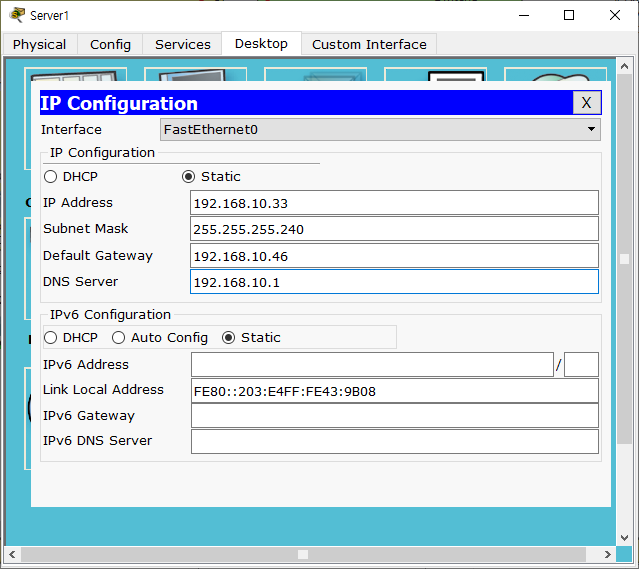

Server1 IP 설정

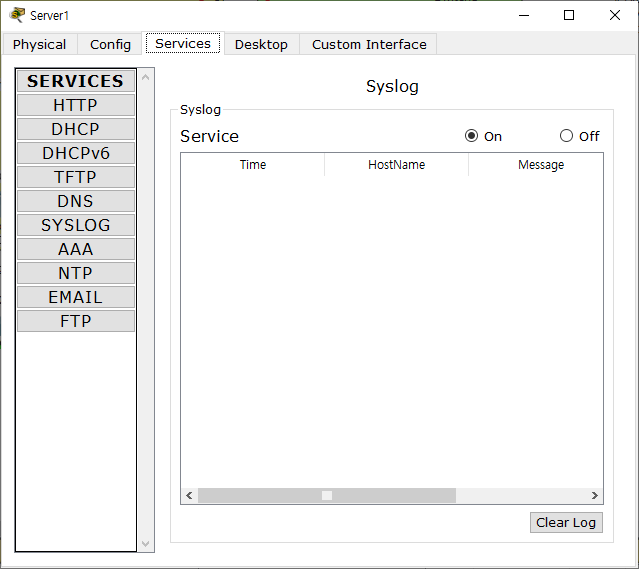

다음으로 Server1 서비스들을 설정한다. HTTP/HTTPS 서비스 ON, Syslog 서비스 ON, FTP 서비스 OFF.

Server1 HTTP/HTTPS 서비스 설정

Server1 DHCP 서비스 설정

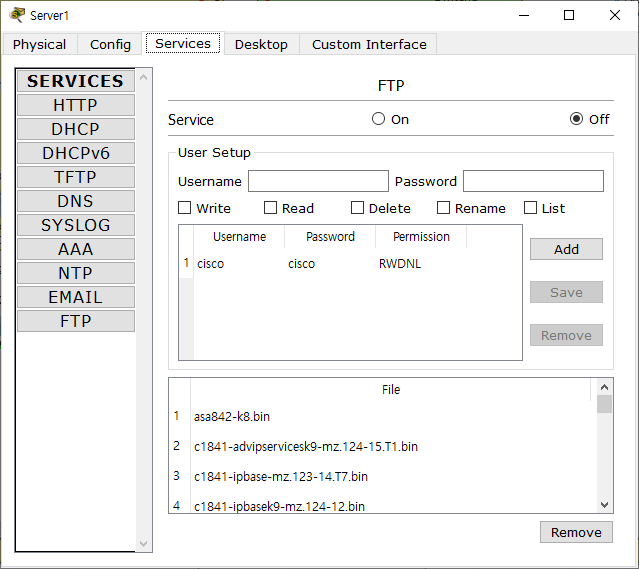

Server1 FTP 서비스 설정

다음으로 PC1과 PC2, PC3 IP 설정 진행

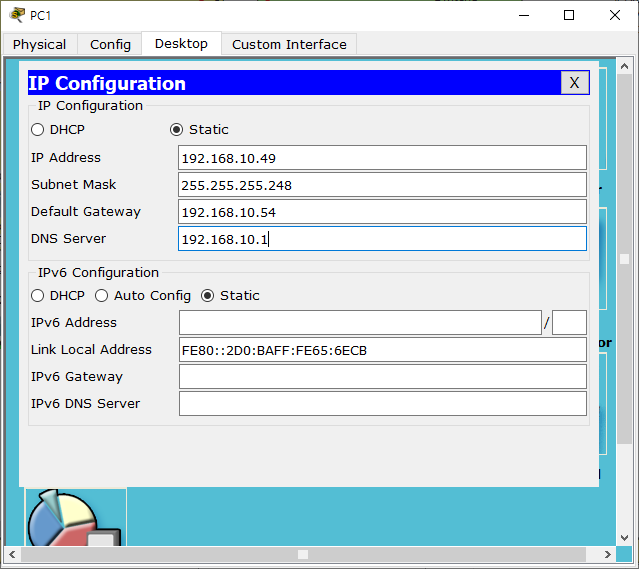

PC1 IP 설정

PC2 IP 설정

PC3 IP 설정

이제 제일 중요한 라우터들의 인터페이스를 설정하고, 라우팅 프로토콜 설정을 진행하겠다.

Router0 인터페이스 설정

Router>en
Router#configure terminal
Router(config)#hostname R0
# 192.168.10.0/27 GW 설정
R0(config)#int fa0/0
R0(config-if)#ip addr 192.168.10.30 255.255.255.224
R0(config-if)#no shutdown

# 192.168.10.32/28 GW 설정
R0(config-if)#int fa1/0
R0(config-if)#ip addr 192.168.10.46 255.255.255.240
R0(config-if)#no shutdown

# Router1로 연결되는 Se2/0 설정
R0(config-if)#int se2/0
R0(config-if)#ip addr 1.1.1.1 255.255.255.0
R0(config-if)#no shutdown

# Router2로 연결되는 Se3/0 설정
R0(config-if)#interface se3/0
R0(config-if)#ip addr 2.2.2.1 255.255.255.0
R0(config-if)#no shutdown

Router1 인터페이스 설정

Router>enable
Router#configure terminal
Router(config)#hostname R1

# 192.168.10.48/29 GW 설정
R1(config)#int fa0/0
R1(config-if)#ip addr 192.168.10.54 255.255.255.248
R1(config-if)#no shutdown

# Router0와 연결되는 Se2/0 설정
R1(config-if)#interface se2/0
R1(config-if)#ip addr 1.1.1.2 255.255.255.0
R1(config-if)#no shutdown

Router2 인터페이스 설정

Router>enable
Router#configure terminal
Router(config)#hostname R2

# 192.168.10.56/30 GW 설정
R2(config)#int fa0/0
R2(config-if)#ip addr 192.168.10.58 255.255.255.252
R2(config-if)#no shutdown

# Router0와 연결되는 Se2/0 설정
R2(config-if)#int se2/0
R2(config-if)#ip addr 2.2.2.2 255.255.255.0
R2(config-if)#no shutdown

Router1 라우팅 프로토콜 설정

R1(config)#router rip

# VLSM, CIDR 가능한 Classless한 RIP version 2
R1(config-router)#version 2

# 자동 축약기능(Classful) 해제
R1(config-router)#no auto-summary

R1(config-router)#network 192.168.10.48
R1(config-router)#network 1.1.1.0
R1(config-router)#exit

Router0 라우팅 프로토콜 설정 (ABR; Area Border Router)

R0(config)#router rip

# VLSM, CIDR 가능한 Classless한 RIP version 2
R0(config-router)#version 2

# 자동 축약기능(Classful) 해제
R0(config-router)#no auto-summary

R0(config-router)#network 192.168.10.0
R0(config-router)#network 1.1.1.0

# OSPF에 재분배
R0(config-router)#redistribute ospf 1
R0(config-router)#exit

# OSPF (Classless)
R0(config)#router ospf 1
R0(config-router)#network 192.168.10.32 0.0.0.31 area 1
R0(config-router)#network 2.2.2.0 0.0.0.255 area 1

# RIP에 서브넷을 포함한 채 재분배
R0(config-router)#redistribute rip subnets

Router version 1의 경우는 재분배할 때 Classful한 프로토콜이기 때문에 redistribute rip만 입력하면 되지만, Router version 2의 경우 재분배할 때 Classless한 프로토콜이기 때문에(VLSM, CIDR 가능) redistribute rip subnets를 반드시 입력해줘야 한다. => 또한, no auto-summary 명령어도 반드시 입력해야 서브넷이 적용된다.

Routerk2 라우팅 프로토콜 설정

R2(config)#router ospf 1
R2(config-router)#network 192.168.10.56 0.0.0.3 area 1
R2(config-router)#network 2.2.2.0 0.0.0.255 area 1
R2(config-router)#exit

이제 각 라우터에서 라우팅 테이블을 확인하고, 각 PC에 통신이 가능한지 ping 명령어로 확인한다.

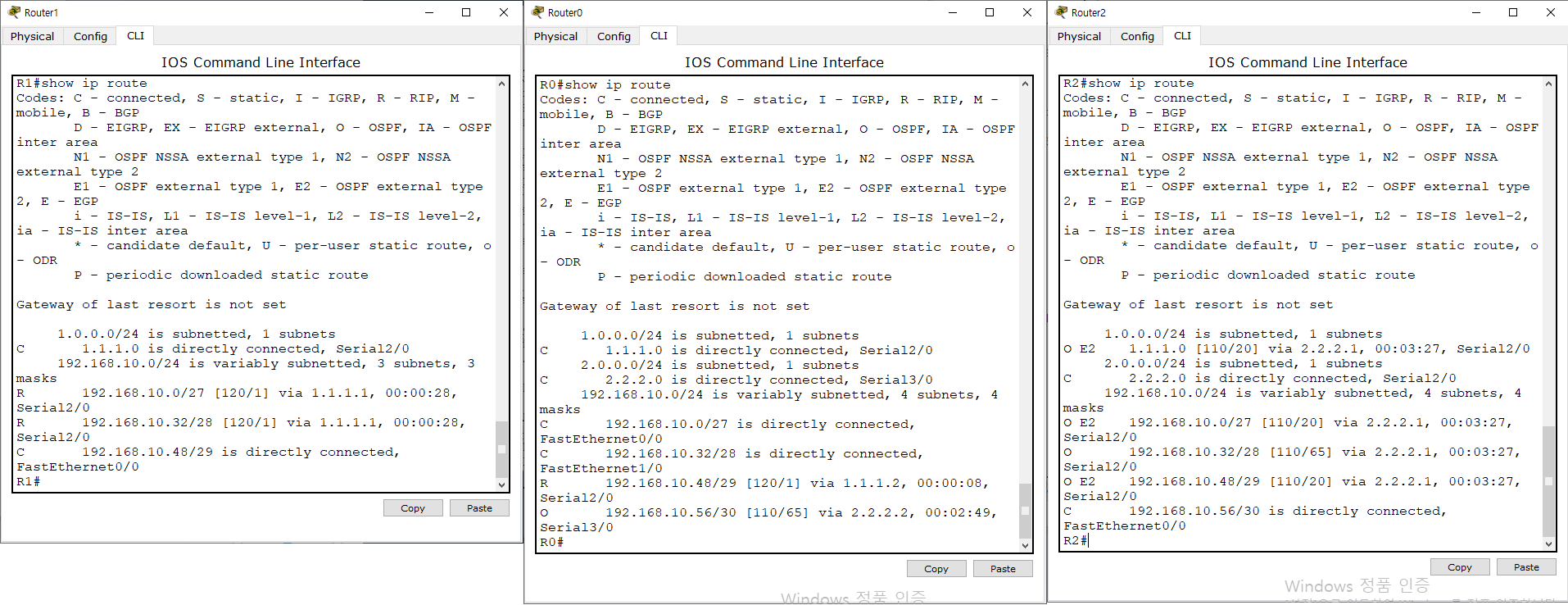

각 라우터 라우팅 테이블

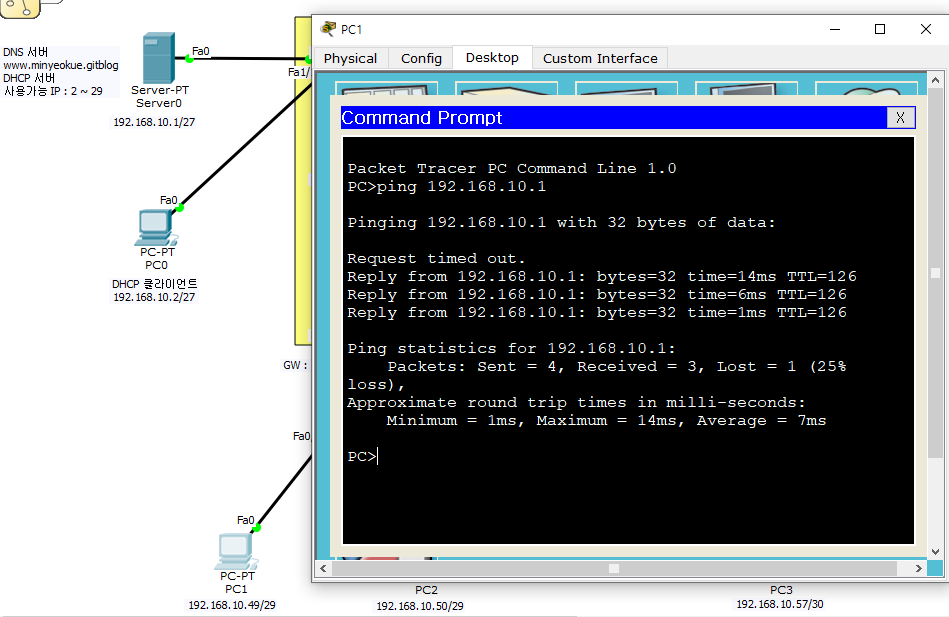

PC1에서 Server0으로 통신

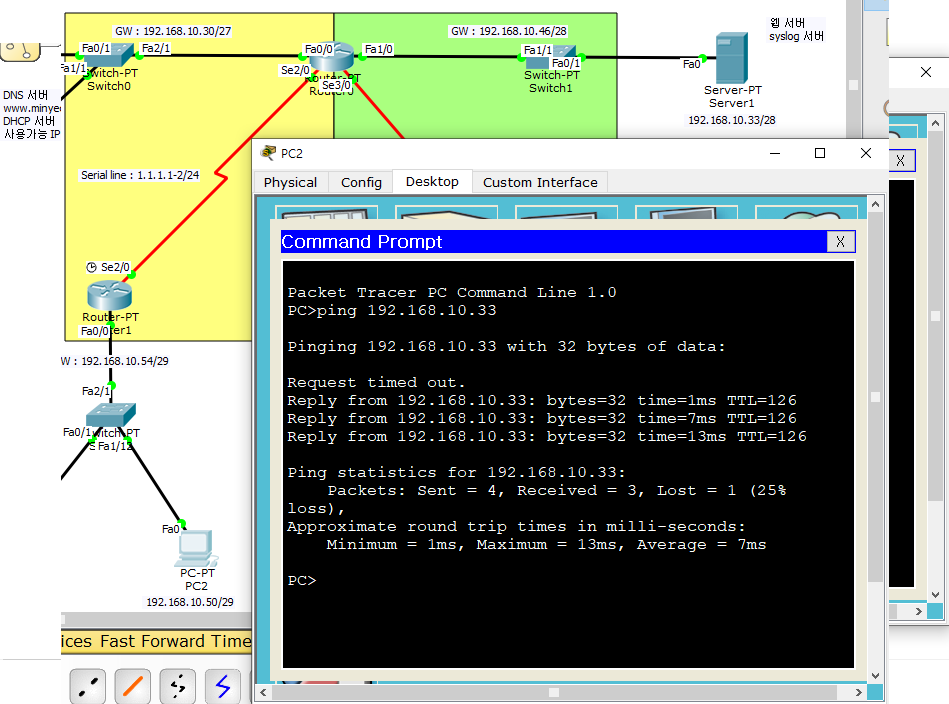

PC2에서 Server1로 통신

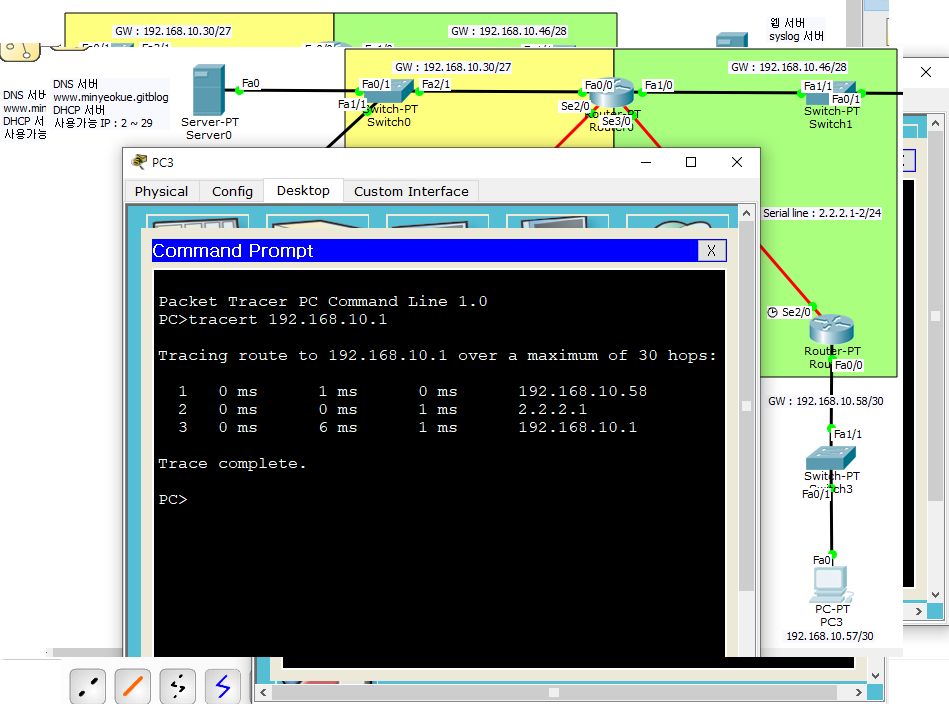

PC3에서 Server1까지의 라우터 경로

서브네팅과 라우팅 프로토콜 재분배가 이뤄졌고, 정상적으로 통신이 가능한 것을 확인했다. 이제 Server0의 DNS 서비스를 통해 Server1의 웹 서버로 접근한다.

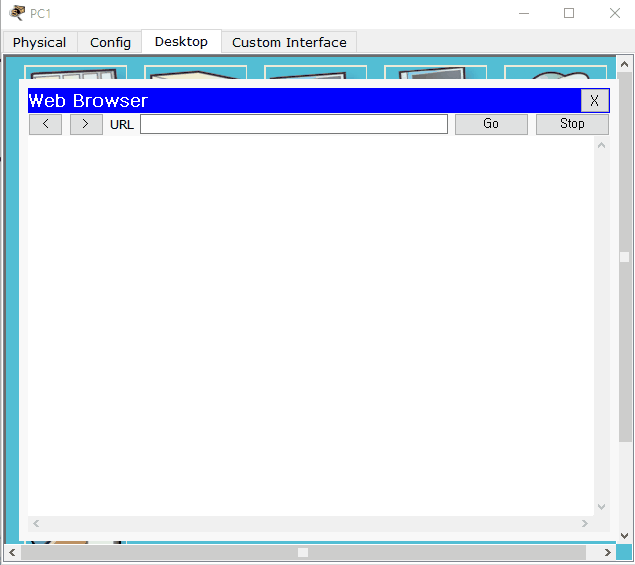

PC1에서 도메인네임으로 웹 서버 접근

사람에게 친숙한 도메인 네임으로 Server1의 웹 서버에 접근했다. DNS 서버가 없었다면 http://192.168.10.33를 직접 입력해야 했을 것이다.

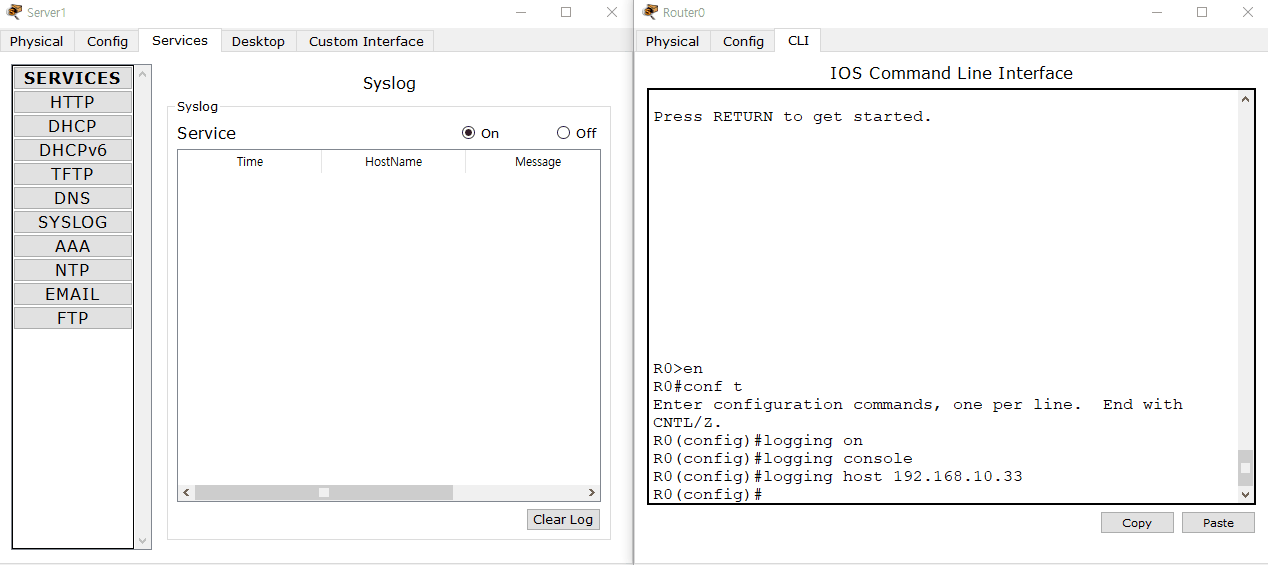

이제 Syslog 서버의 작동을 확인해보자. 다음의 명령어를 입력한다.

R0>en
R0#conf t
R0(config)#logging on
R0(config)#logging console
R0(config)#logging host 192.168.10.33

Router와 연결된 192.168.10.30/27 게이트웨이를 차단하고 다시 활성화하는 과정에서 log가 저장되는지 확인하면 된다.

Syslog 서버 정상 작동 확인

위의 시나리오를 참조해 EACL(Extended Access Control List)를 실습한다.

# 192.168.10.48 대역의 시스템 -> Server0 DNS 질의, ping 명령어 가능
R0(config)#access-list 100 permit tcp 192.168.10.48 0.0.0.7 192.168.10.0 0.0.0.31 eq 53
R0(config)#access-list 100 permit udp 192.168.10.48 0.0.0.7 192.168.10.0 0.0.0.31 eq 53
R0(config)#access-list 100 permit icmp 192.168.10.48 0.0.0.7 192.168.10.0 0.0.0.31

# 192.168.10.56 대역의 시스템 -> Server0 FTP 서버 접근 가능
R0(config)#access-list 100 permit tcp 192.168.10.56 0.0.0.3 192.168.10.0 0.0.0.31 eq 21

# 192.168.10.48 대역의 시스템 -> Server1 HTTP/HTTPS 접속
R0(config)#access-list 110 permit tcp 192.168.10.48 0.0.0.7 192.168.10.32 0.0.0.15 eq 80
R0(config)#access-list 110 permit tcp 192.168.10.48 0.0.0.7 192.168.10.32 0.0.0.15 eq 443

# 192.168.10.56 대역의 시스템 -> Server1 HTTPS 서버 접속 가능
R0(config)#access-list 110 permit tcp 192.168.10.56 0.0.0.3 192.168.10.32 0.0.0.15 eq 443

# 192.168.10.0/27 아웃바운드 설정
R0(config)#int fa0/0
R0(config-if)#ip access-group 100 out

# 192.168.10.32/28 아웃바운드 설정
R0(config-if)#int fa1/0
R0(config-if)#ip access-group 110 out

위의 명령어를 입력 후 테스트를 진행한다. 192.168.10.48 대역에서 DNS를 통해 접속하고, 192.168.10.56 대역에서는 HTTPS로 접속한다 (단, 192.168.10.56 대역은 DNS 질의를 할 수 없으므로 Server1의 IP 주소를 입력한다.)

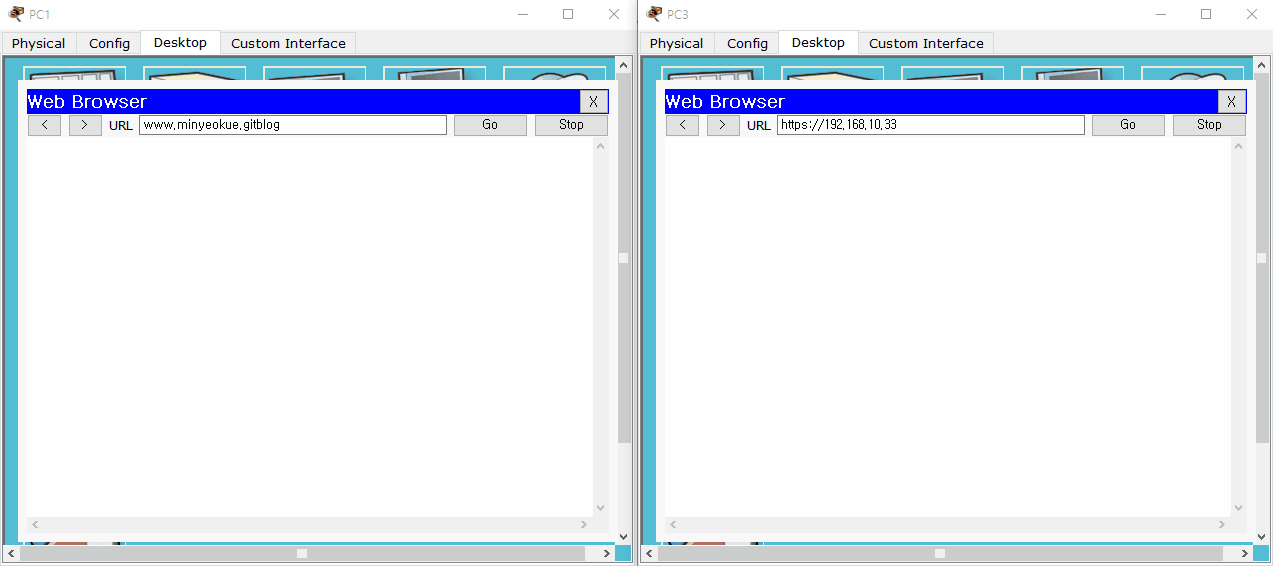

웹 서버 접속 확인

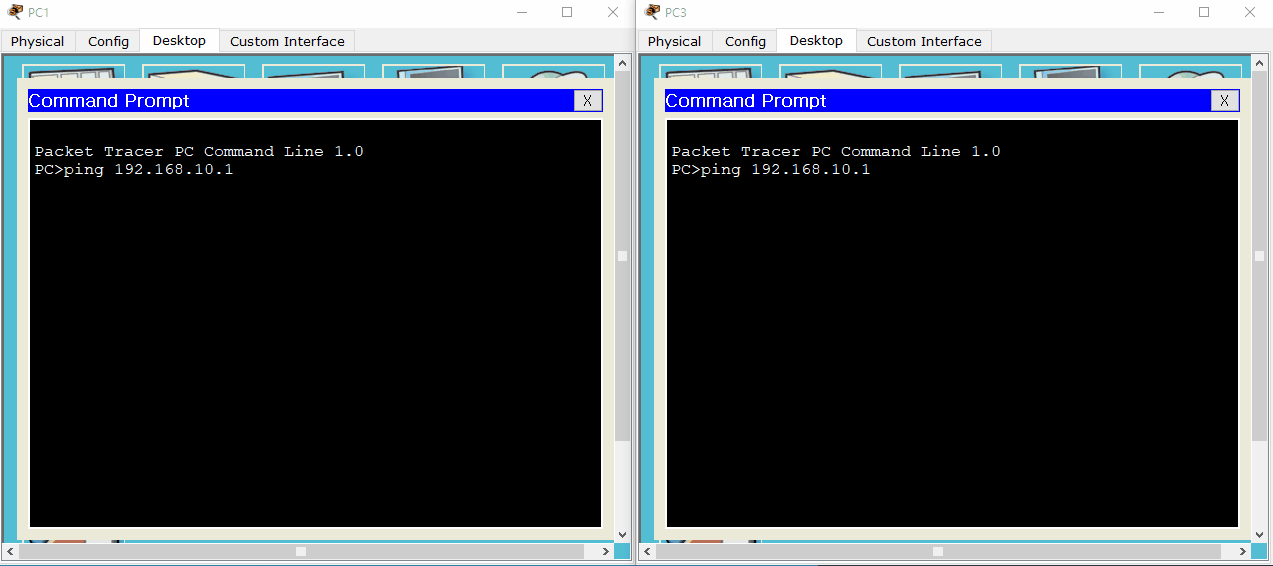

다음은 Server0에 ping 명령어를 입력한다. 192.168.10.48 대역에서는 ICMP를 허가했기 때문에 ping 명령으로 통신이 가능하지만, 192.168.10.56 대역에서는 ping 명령어로 통신이 불가능하다.

EACL ping 명령어 확인

다음은 Server0의 FTP 서버에 접속해본다. 192.168.10.48 대역에서는 FTP 서버 접속 권한이 없기 때문에 접속할 수 없고, 192.168.10.56 대역에서는 접근이 가능하다. (기본으로 설정된 username과 password인 cisco를 입력한다.)

EACL FTP 서버 접속 확인

모든 구성을 마친 토폴로지 사진을 마지막으로 실습을 마치도록 하겠다.

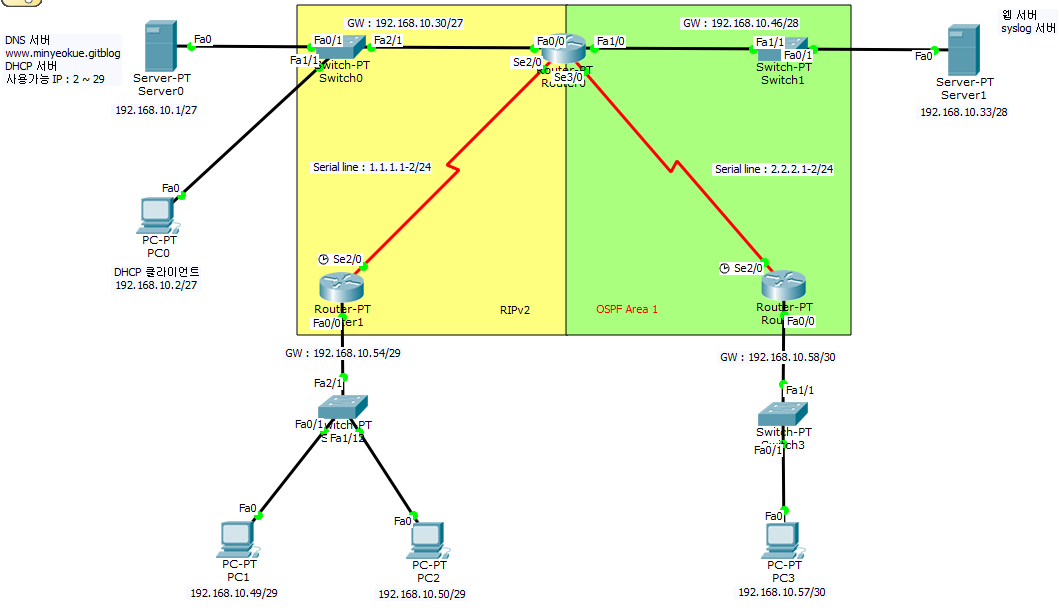

토폴로지 구성 완료
