리눅스 실습문제 2

게시 2024/03/14 업데이트 2024/03/19

By minyeokue

11 분읽는 시간

DNS서버와 Apache 웹서버, DB서버, 프록시서버에 ssl 자체 서명 인증서를 통한 접속과 라운드로빈 실습

1. 개요

1단계

CentOS7(GUI) [192.168.1.10] => 주 DNS 서버, http 웹서버
CentOS8 [192.168.1.20] => 보조 DNS 서버, https 웹서버
Window 2003 [192.168.1.50] => 보조 DNS 서버

윈도우 서버에서 구현 사항 확인

2단계

CentOS7(GUI) [192.168.1.10] => HAproxy 서버, MariaDB 클라이언트
CentOS8-2 [192.168.1.30] => Apache 웹서버, MariaDB 서버
CentOS7-2 [192.168.1.40] => Apache 웹서버, MariaDB 서버

CentOS7에서 HAproxy로 구현한 라운드로빈 방식으로 웹서버와 DB서버 각각 접근해보겠다.

2. 1단계 실습

Linux01

먼저 CentOS7(이하 Linux01)에서 DNS 서버와 웹서버 패키지를 다운로드


[root@Linux01 ~]# yum -y install caching-nameserver httpd

네임 서버에 관련된 설정(configure; -> conf)을 수정한다

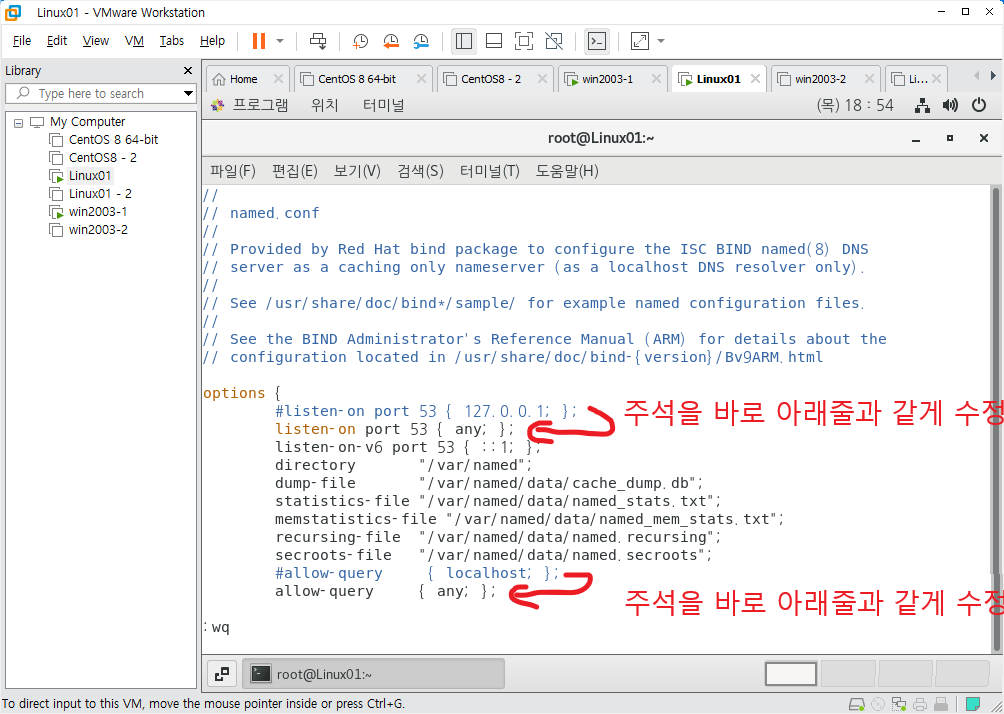

    [root@Linux01 ~]# vim /etc/named.conf

주 서버의 영역을 설정해주기 위해 영역 영역 이름은 gitblog.vm으로 하겠다.

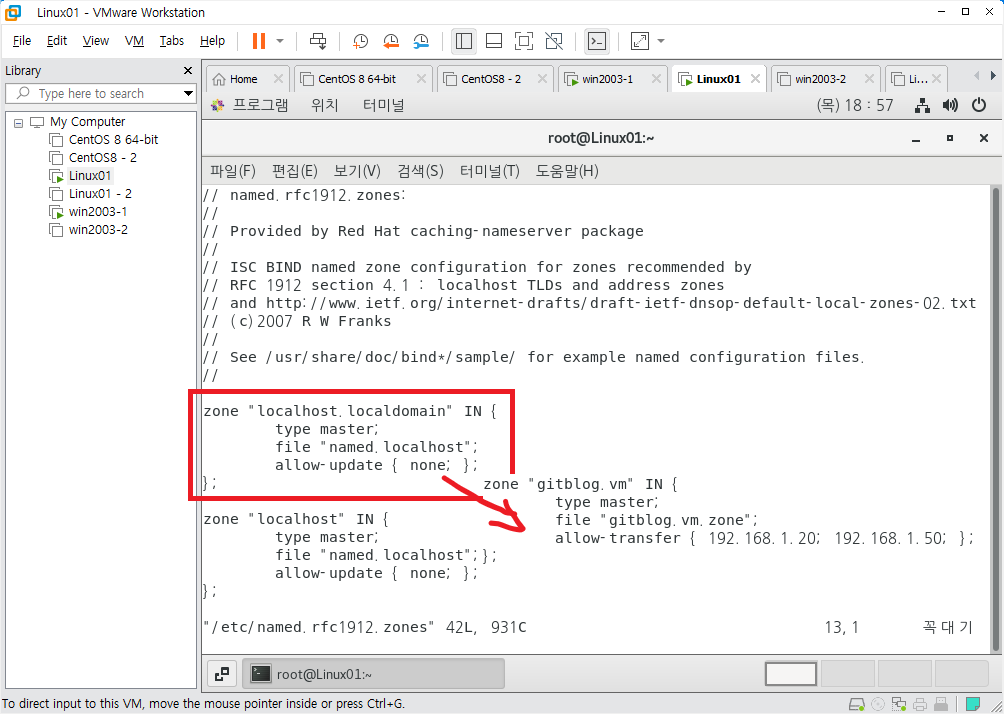

[root@Linux01 ~]# vim /etc/named.rfc1912.zones

현재 주 DNS 서버에서 보조 DNS 서버로 보내기 위해

type master; => 주 영역 DNS 서버임을 의미
file “gitblog.vm.zone” => /var/named/gitblog.vm.zone 이라는 파일에 영역이 저장될 것이라는 의미
allow-transfer { 192.168.1.20; 192.168.1.50; }; => 보조 DNS 서버에 전달하겠다는 의미

해당 이유로 위 항목들을 설정해주었다.

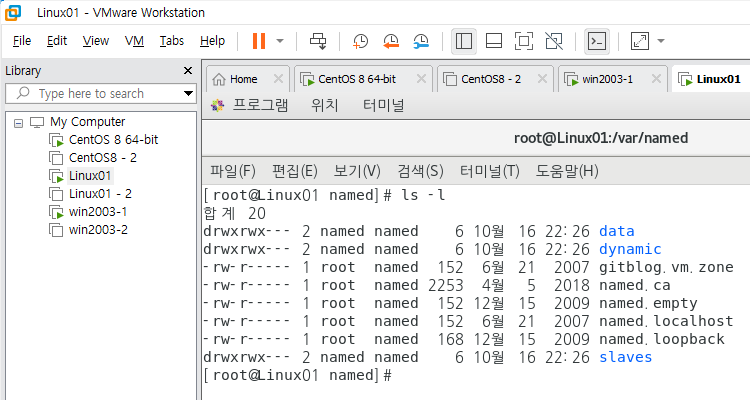

[root@Linux01 ~]# cd /var/named
[root@Linux01 named]# ls

ls 명령어로 /var/named 아래에 있는 파일들을 확인하고, 그 중 named.localhost라는 파일의 권한(소유자, 소유그룹)과 함께 복사해서 gitblog.vm.zone이라는 파일을 만들겠다.

그렇게 하는 이유는 root 소유자와 named 그룹이 소유하지 않으면 해당 영역으로 쿼리를 할 수 없기 때문이다.


[root@Linux01 named]# cp -p named.localhost gitblog.vm.zone

복사한 뒤 수정

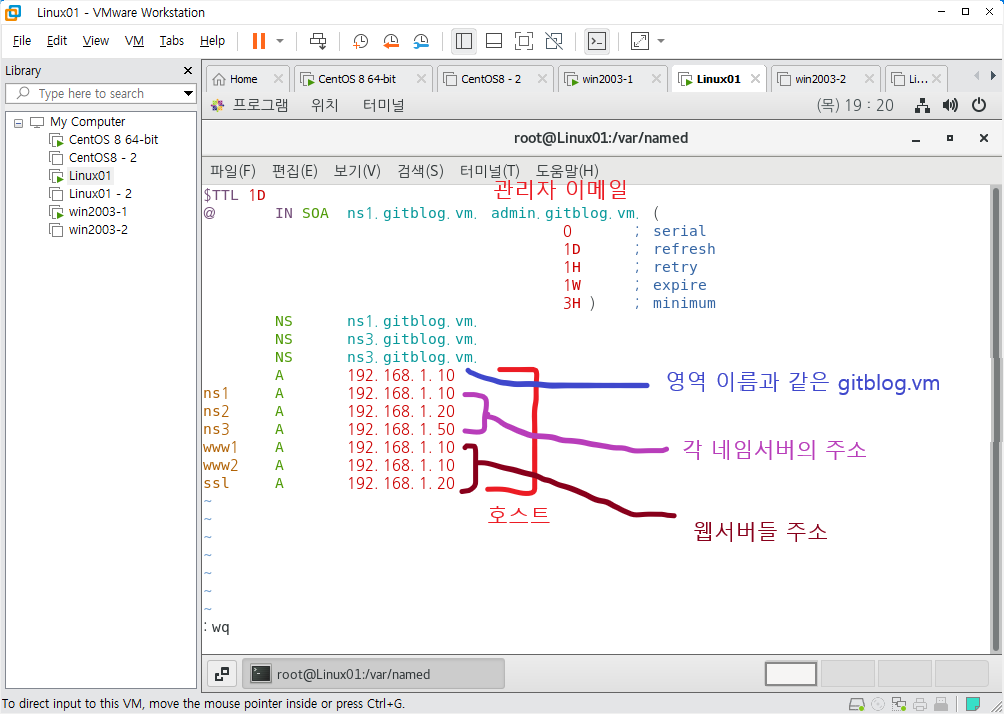

[root@Linux01 named]# vim gitblog.vm.zone

이제 named 서비스를 시작하기 전에 gitblog.vm 영역의 gitblog.vm.zone 파일을 제대로 작성했는지 확인해본다.


[root@Linux01 named]# named-checkzone gitblog.vm gitblog.vm.zone
zone gitblog.vm/IN: loaded serial 0
OK

[root@Linux01 named]# systemctl enable --now named

systemctl enable --now named 라는 명령어로 systemctl start named && systemctl enable named 와 같은 효과를 볼 수 있다.

이제 Linux01에 웹서버가 잘 작동할 수 있도록 html 파일을 생성하고, 가상호스트를 구현해보겠다.

가상호스트란 하나의 서버에 여러 대의 웹서버를 구현하는 것과 비슷한 효과를 볼 수 있다.

먼저 /(최상위 디렉토리)로 이동한다.


[root@Linux01 /]# mkdir /www1 /www2
[root@Linux01 /]# echo www1.gitblog.vm site > www1/index.html
[root@Linux01 /]# echo www2.gitblog.vm site > www2/start.html

이제 가상 호스트의 홈디렉토리와 이름을 지정하기 위해 설정 파일을 수정해보자

[root@Linux01 /]# vim /etc/httpd/conf/httpd.conf

CentOS7 기준 다음 줄들을 수정한다.

...
...
124 <Directory "/">
125     AllowOverride None
126     # Allow open access:
127     Require all granted
128 </Directory>
...
...

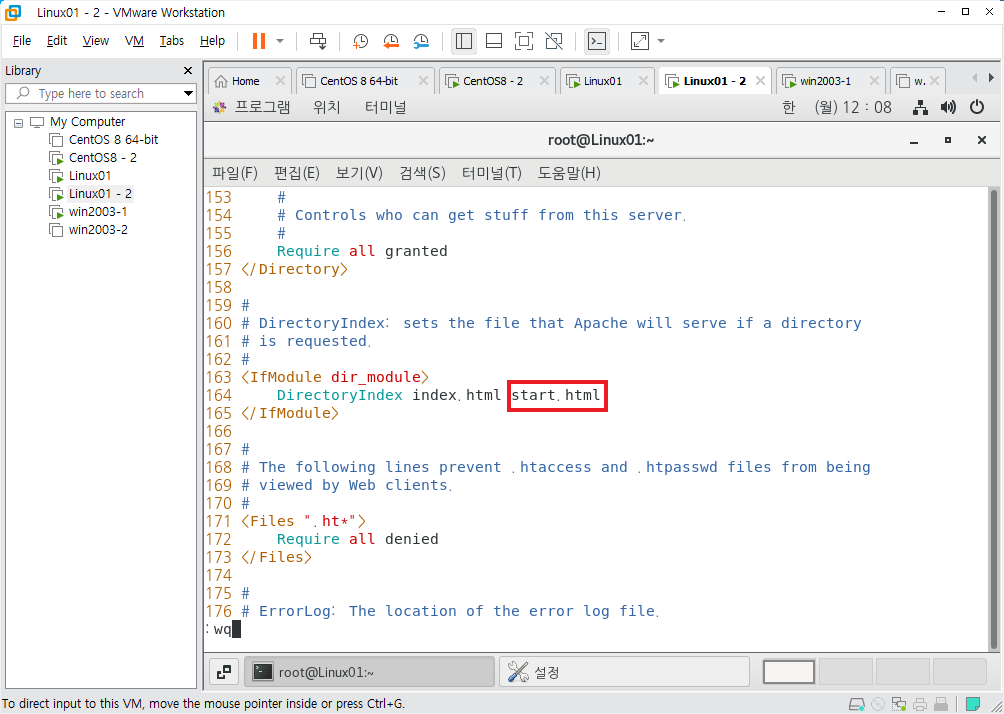

163 <IfModule dir_module>
164     DirectoryIndex index.html start.html
165 </IfModule>
...
...
355 <VirtualHost *:80>
356     DocumentRoot /www1
357     ServerName www1.gitblog.vm
358 </VirtualHost>
359 <VirtualHost *:80>
360     DocumentRoot /www2
361     ServerName www2.gitblog.vm
362 </VirtualHost>

:wq

이렇게 수정한 뒤 문법에 문제가 없는지 체크해보자

[root@Linux01 ~]# httpd -t
...
...
Syntax OK

문제가 없다면 구문 OK 라고 나올 것이다.


[root@Linux01 ~]# systemctl enable --now httpd

systemctl 명령어로 http 데몬 서비스를 활성화한다.

CentOS8

보조 DNS 서버와 웹 서버를 구축하기 위해 필요한 패키지를 설치한다.


[root@centos8 ~]# yum -y install caching-nameserver httpd

CentOS7(Linux01)에서 했던 것 처럼 /var/named.conf 파일을 수정한다. => any; any;

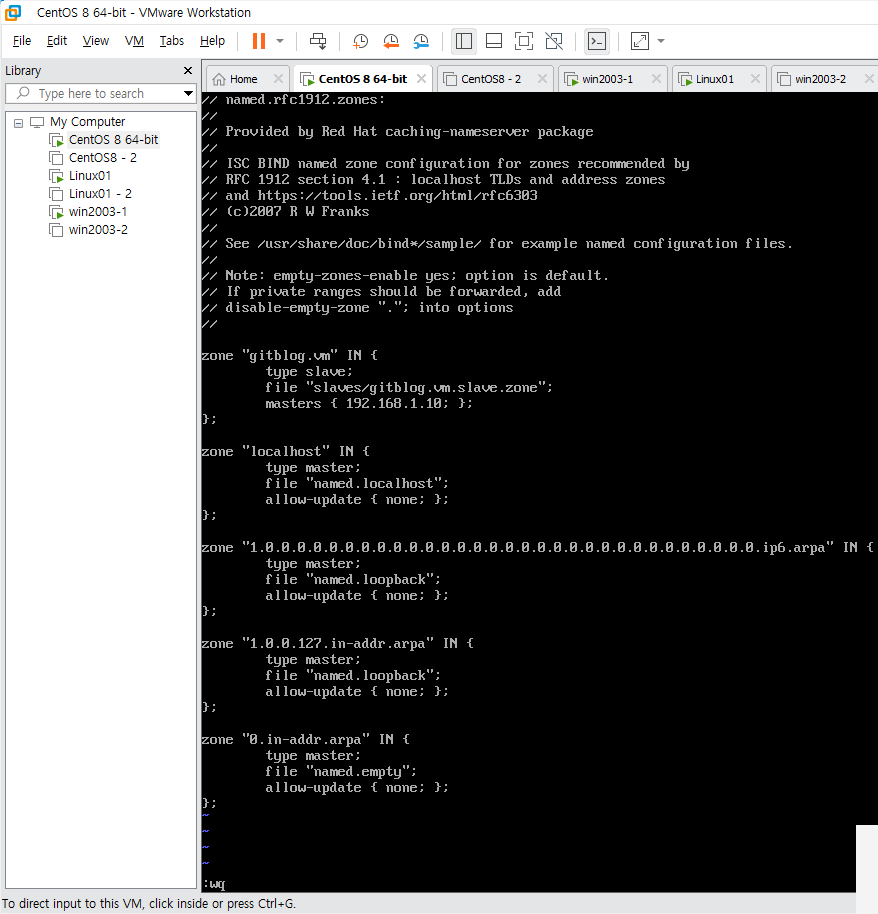

하지만 보조 영역을 위한 /var/named.rfc1912.zones 파일은 다르게 수정한다.

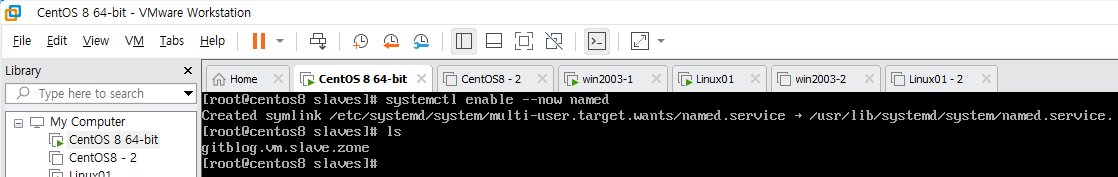

위와 같이 수정한 뒤 named 서비스를 시작하면 /var/named/slaves 아래에 지정한 이름으로 읽기전용 영역 파일이 생성된다.

/var/named/slaves/gitblog.vm.slave.zone 파일은 암호화되어 저장되기 때문에 자세히 알아볼 수 없다.

이제 2번째 웹서버를 구축한다. https로 구현하도록하고 먼저 /var/www/html/index.html 파일을 만들겠다.


[root@centos8 ~]# cd /var/www/html
[root@centos8 html]# echo ssl.gitblog.vm site > index.html

SSL(Secure Socket Layer) 인증으로 자체 서명한 인증서를 만들기 위해 관련 패키지를 설치한다.


[root@centos8 ~]# yum -y install mod_ssl

설치한 뒤 /etc/ssl/ 폴더로 이동해 private라는 폴더를 생성해 그 안에 인증서 파일과 개인키를 생성하도록 하겠다.


[root@centos8 ~]# cd /etc/ssl
[root@centos8 ssl]# mkdir private
[root@centos8 ssl]# cd private

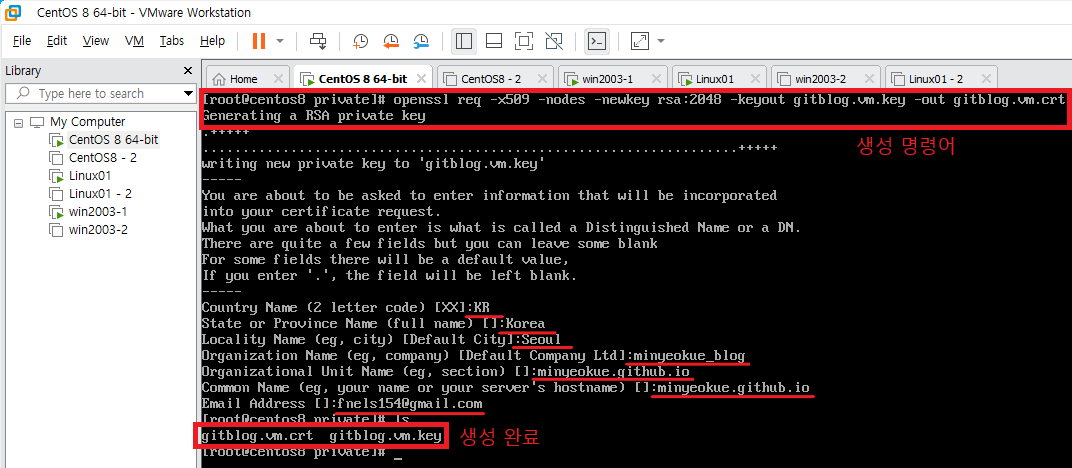

openssl 명령어로 개인키와 인증서를 생성한다.


[root@centos8 private]# openssl req -x509 -nodes -newkey rsa:2048 -keyout gitblog.vm.key -out gitblog.vm.crt

rsa 알고리즘으로 2048비트 암호화를 실행해 gitblog.vm.key라는 개인키와 gitblog.vm.crt라는 인증서 파일을 생성한다.

https 자체 서명 인증서가 작성되었다.

이제 80번 포트(http)로 들어와도 443 포트(https)로 들어오도록 /etc/httpd/conf/httpd.conf 파일을 수정한다.


[root@centos8 ~]# vim /etc/httpd/conf/httpd.conf

...
...
358 <VirtualHost *:80>
359     ServerName ssl.gitblog.vm
360     ServerAlias gitblog.vm
361     Redirect permanent / https://ssl.gitblog.vm/
362 </VirtualHost>
:wq

제일 아래 줄에 위 처럼 작성한다.

이제 ssl 관련 설정 파일 /etc/httpd/conf.d/ssl.conf 파일을 수정하도록 한다.

[root@centos8 ~]# vim /etc/httpd/conf.d/ssl.conf


...
...
203
204 <VirtualHost *:443>
205     ServerAdmin admin@gitblog.vm
206     ServerName ssl.gitblog.vm
207     ServerAlias gitblog.vm
208     DocumentRoot /var/www/html
209     SSLEngine on
210     SSLCertificateFile /etc/ssl/private/gitblog.vm.crt
211     SSLCertificateKeyFile /etc/ssl/private/gitblog.vm.key
212 </VirtualHost>
:wq

저장한 뒤 httpd -t 명령으로 문법을 체크하면 에러가 발생하는데 이 이유는 ssl 가상 호스트의 개인키와 인증서 파일의 위치를 모르기 때문이다.

systemctl start httpd 명령으로 에러가 없다면 정상 작동할 것이다.


[root@centos8 ~]# systemctl start httpd
[root@centos8 ~]# systemctl enable httpd

window 2003

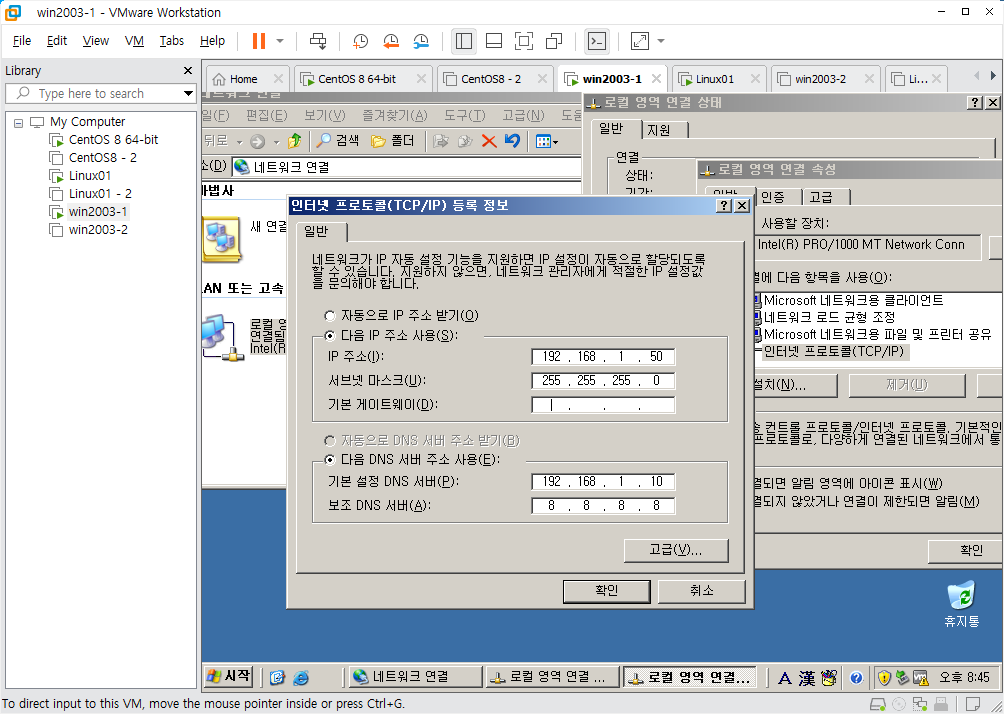

IP 설정

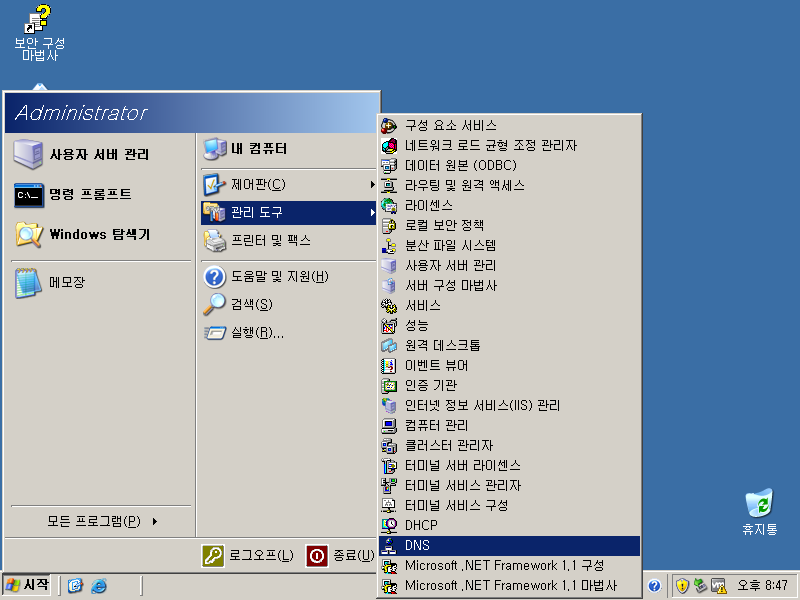

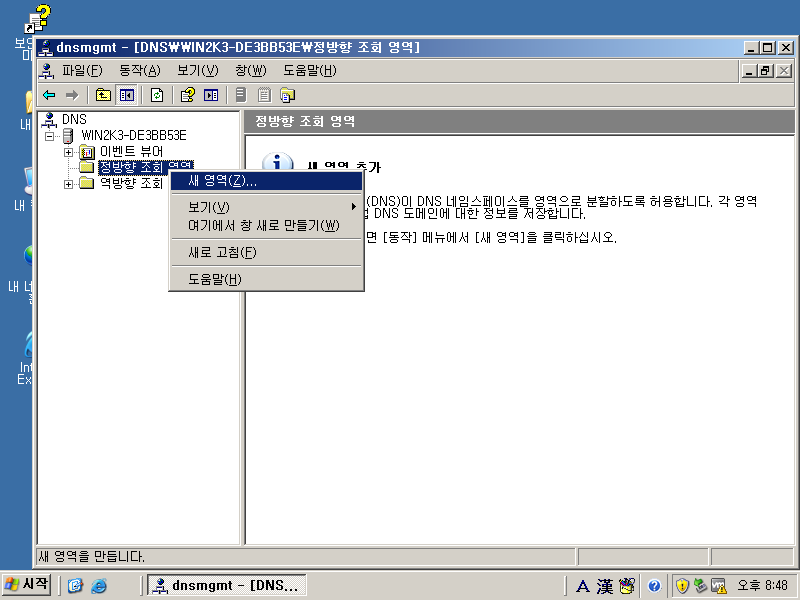

DNS 관리창 위치

영역 추가

다음 -> 보조 영역 체크 -> gitblog.vm 영역 이름 설정 -> 주 영역 IP 주소 추가 -> 다음 -> 마침

잠시 기다리면 주 DNS 서버로부터 영역이 로드된다.

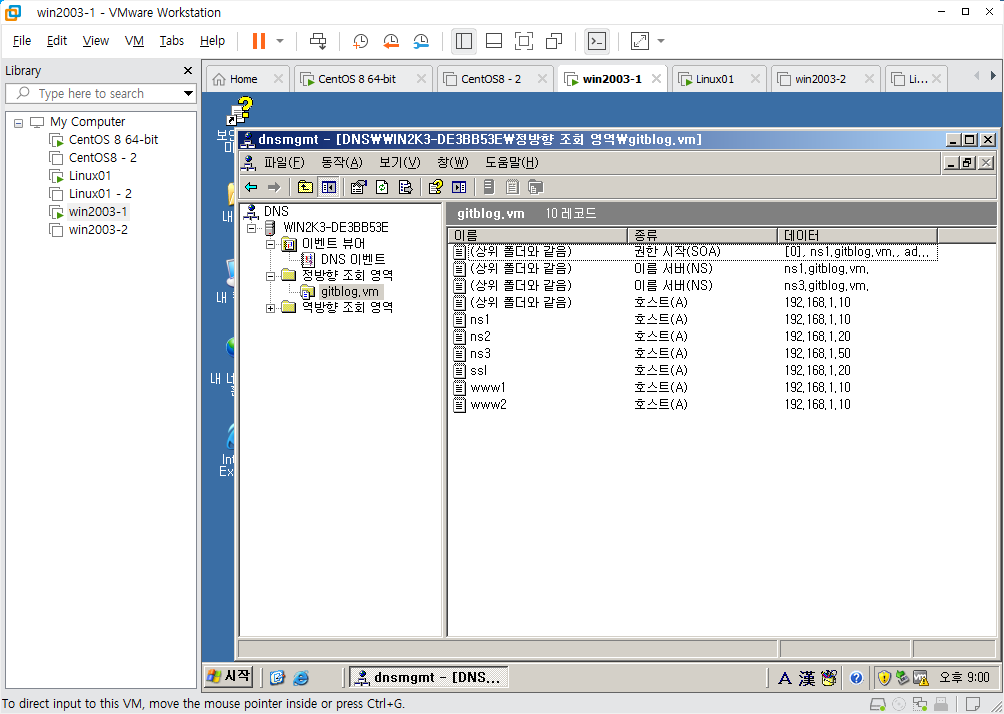

불러온 정방향 조회 영역

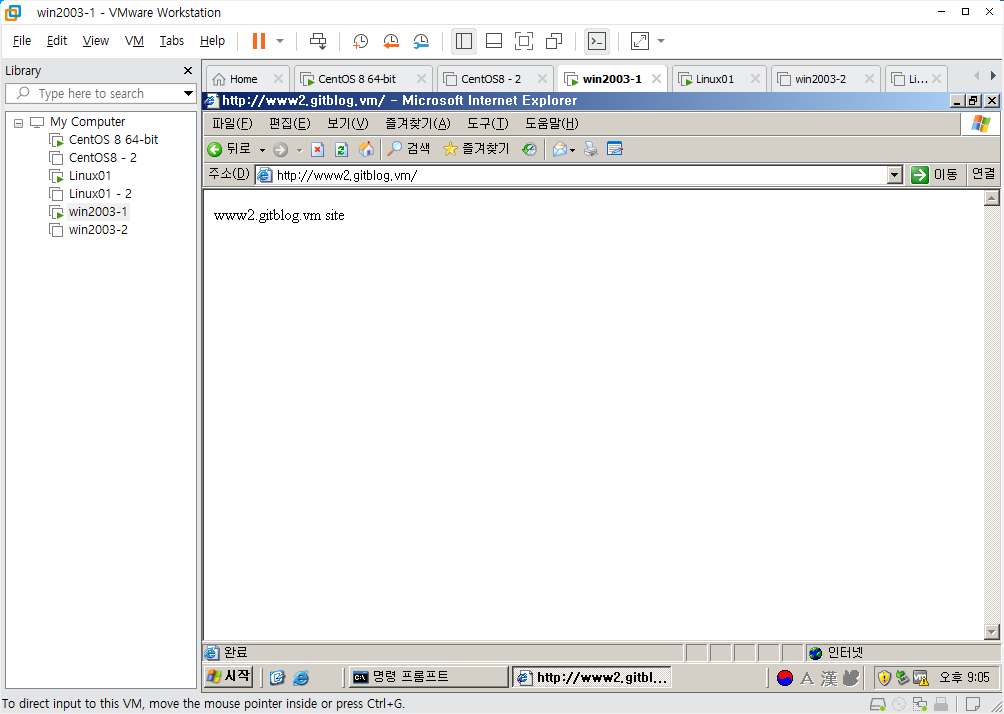

이제 internet explorer로 확인해보자

이 때 주의할 점은 만약 명령 프롬프트로 ping 명령어를 통해 dns 정보가 기록된 상태라면 ipconfig /flushdns 명령어를 입력해 dns 정보를 지운 뒤 확인하는 것이 좋다.

dns 정보를 확인하고 싶을 때 ipconfig /displaydns 명령어로 cmd에서 확인할 수 있다.

리눅스에서 dns 정보를 확인할 수 있는 파일은 /etc/resolv.conf 파일로, 해당 파일을 바꾸면 dns 서버를 즉각적으로 바꿀 수 있다.

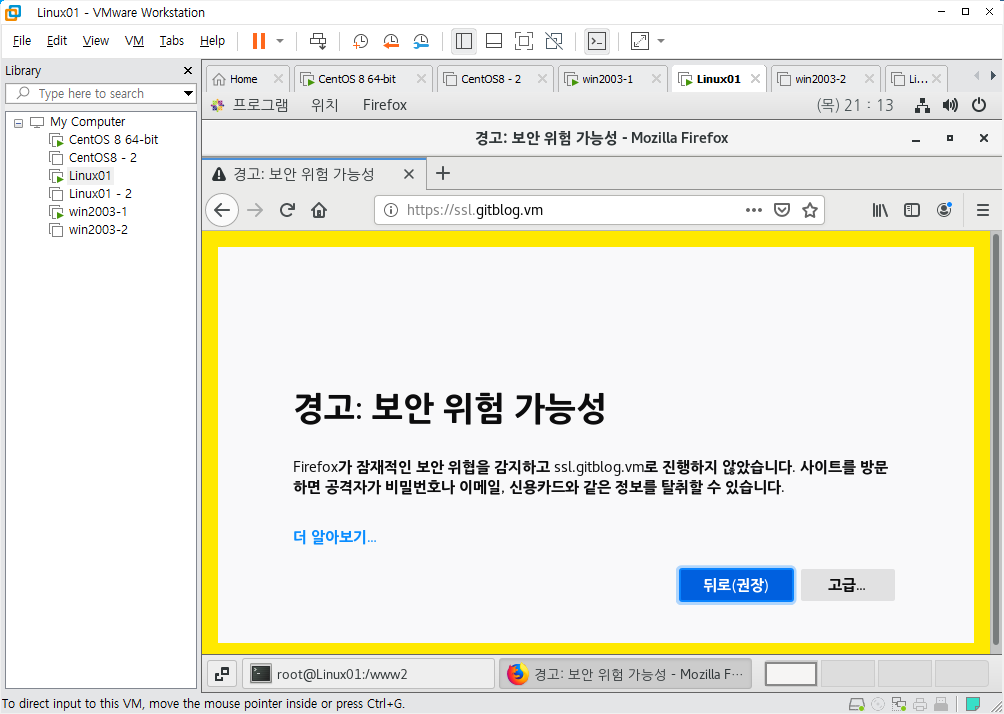

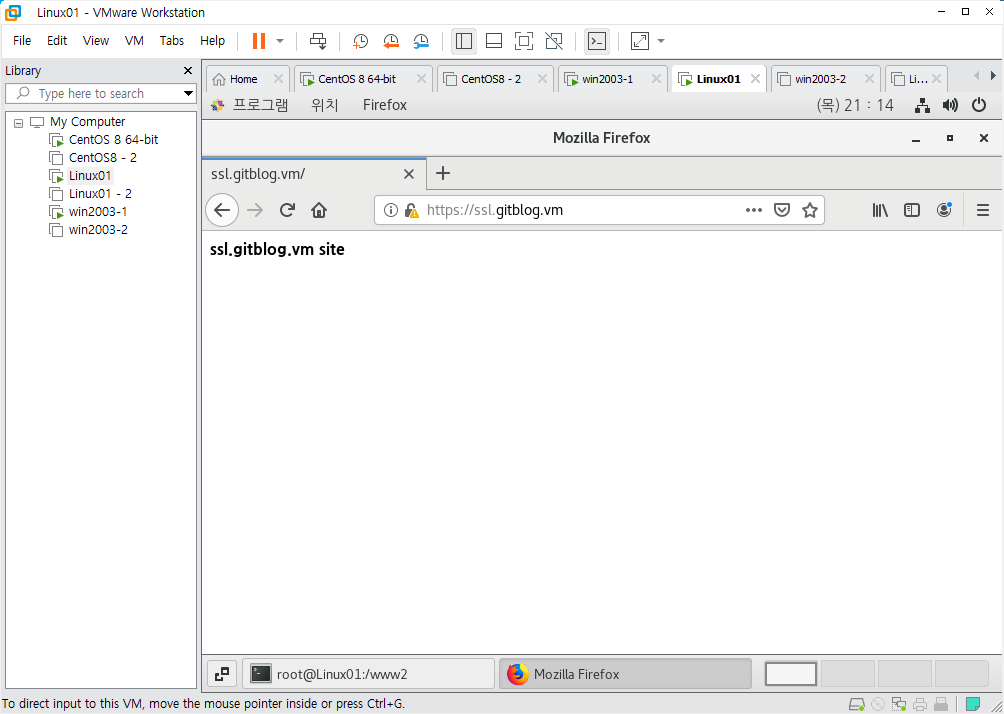

ssl은 explorer에서 확인할 수 없으니 firefox를 사용하겠다.

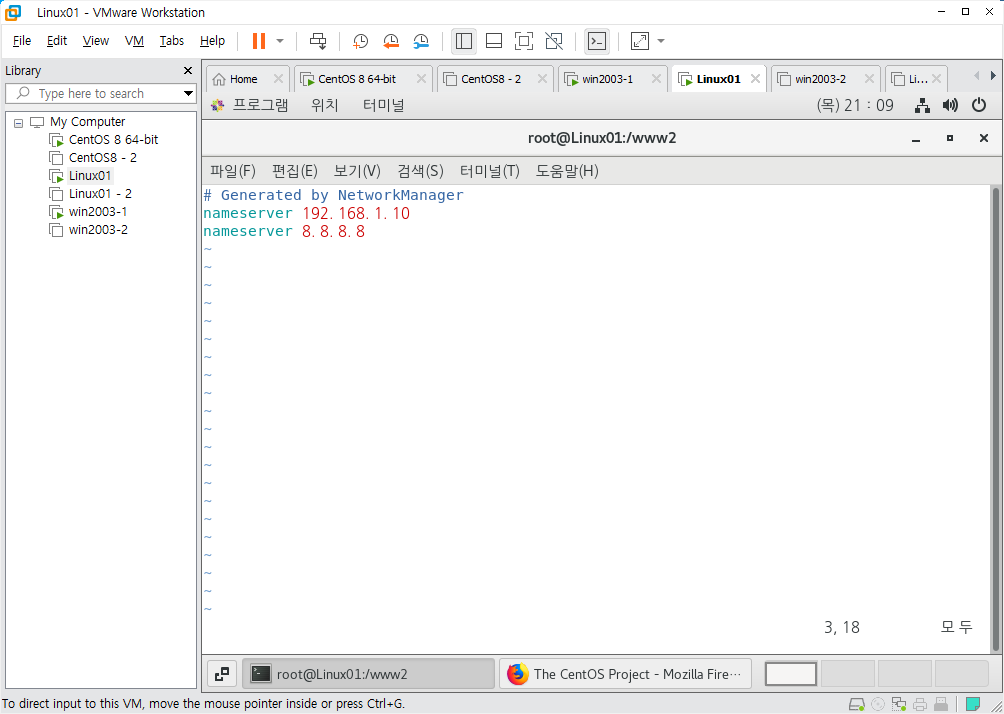

리눅스에서 확인할 때 네임서버 설정을 해주지 않으면 위치를 알 수 없기 때문에, /etc/resolv.conf 파일에서 네임서버의 ip를 설정해주자.

고급.. -> 위험을 감수하고 계속

3. 2단계 실습

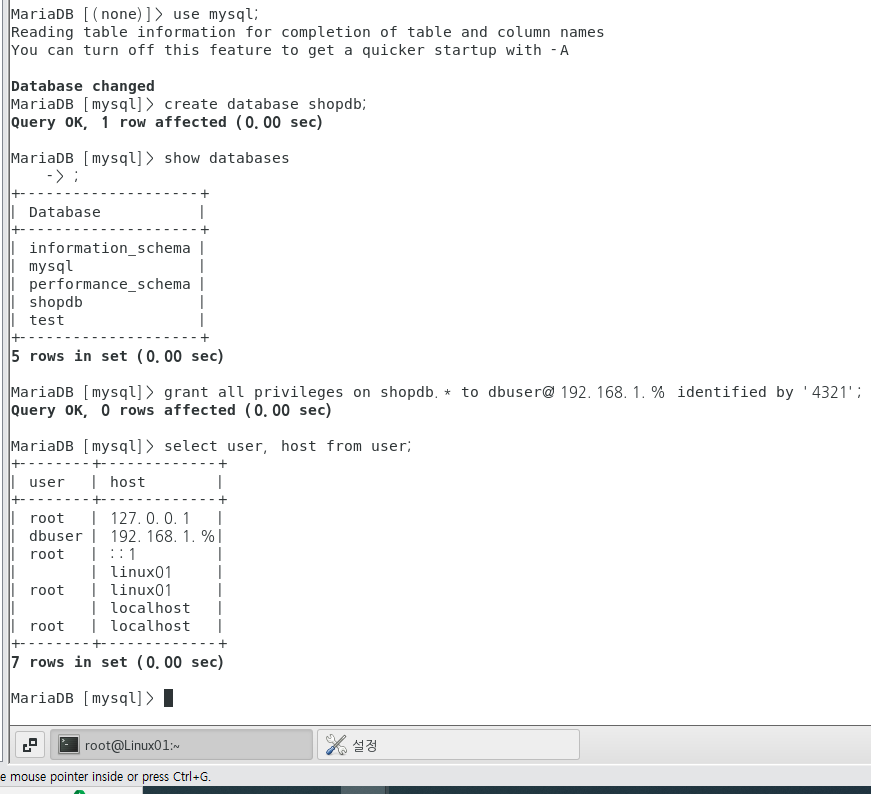

CentOS8 - 2, CentOS7 - 2 웹서버 구축 및 MariaDB 서버 구축

먼저 CentOS8-2을 설정한다


[root@centos8 ~]# yum -y install httpd mariadb-server

HAProxy 설정

CentOS7(Linux01) 으로 돌아온다.

haproxy 패키지를 다운로드받는다.


[root@Linux01 ~]# yum -y install haproxy

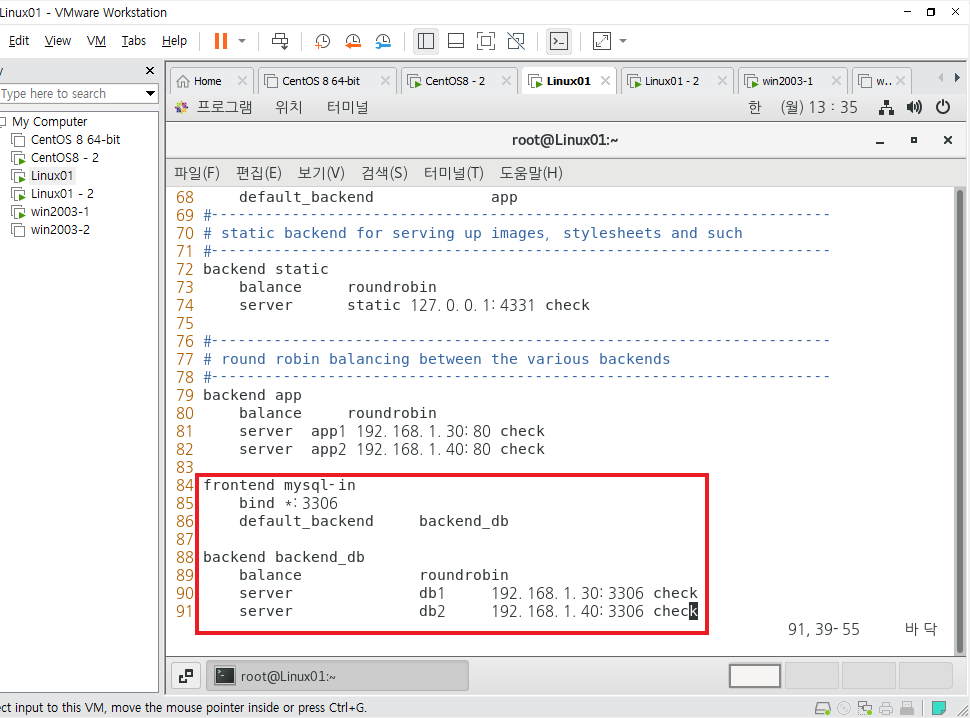

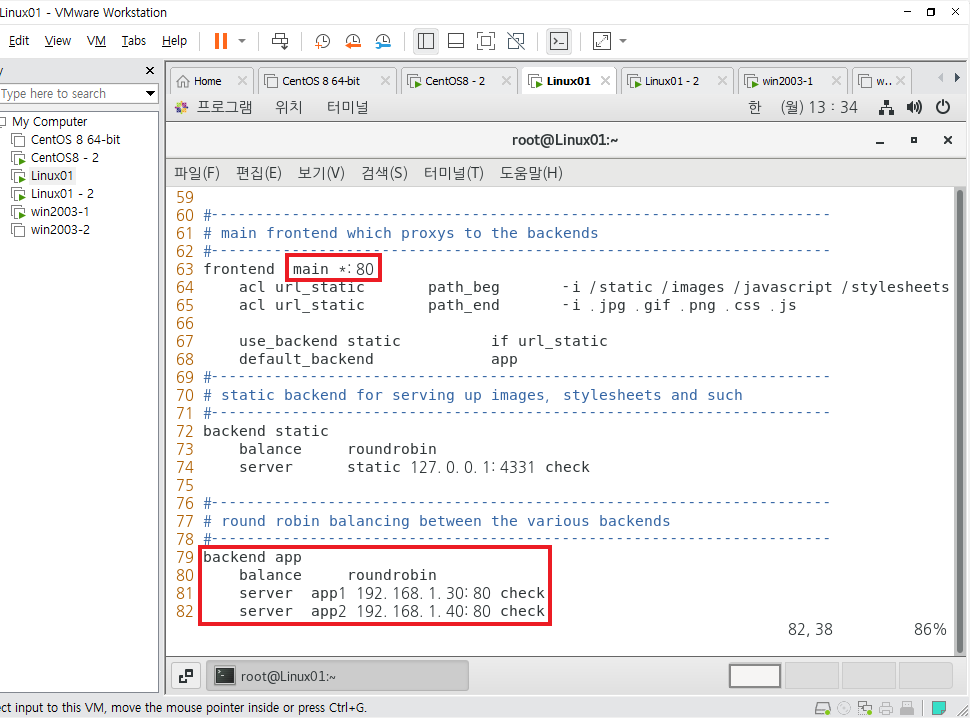

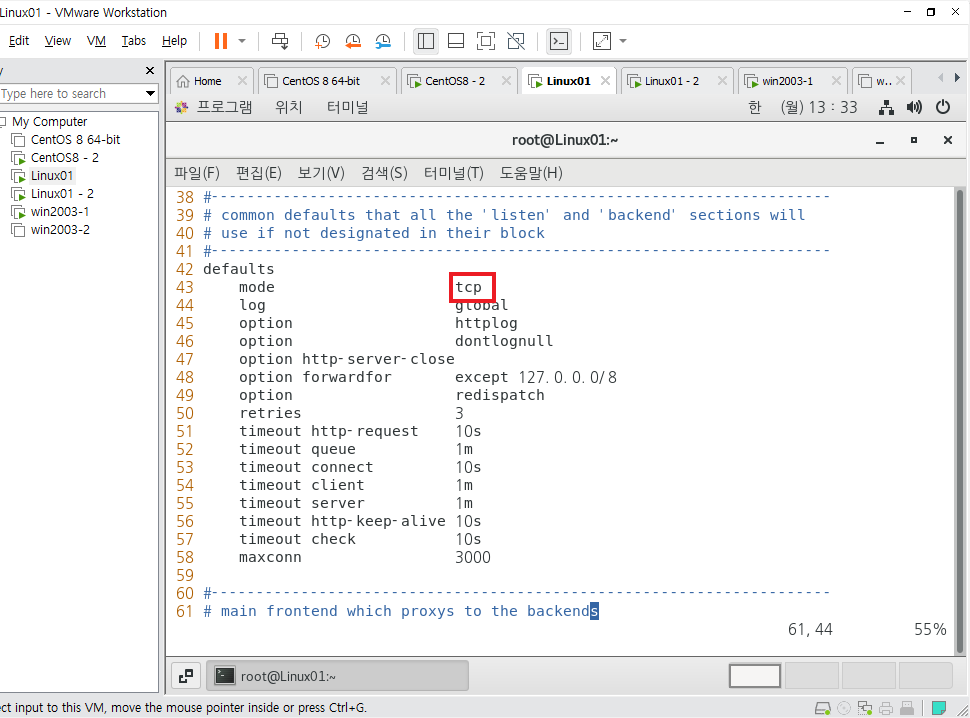

haproxy 설정 파일 /etc/haproxy/haproxy.cfg 을 수정한다.

원래 http로 되어있던 부분을 tcp로 변경
